4e Électricité 1 – L’intensité du courant dans un circuit en série

et mots : ampère, série, A, ampèremètre

Cours

consigne : recopier le cours et l’apprendre puis recopier et replacer les mots (5min)

L’intensité du courant est la quantité d’électricité qui circule dans un câble. (quantité et non vitesse !)

L’unité de l’intensité du courant électrique est ______________________ de symbole _____________
L’appareil de mesure de l’intensité du courant est ______________________ de schéma _____________,
il se branche en _____________ dans le circuit.

et mots : ampère, série, A, ampèremètre

Corrigé

L’unité de l’intensité du courant électrique est l’ampère de symbole A
L’appareil de mesure de l’intensité du courant est l’ampèremètre de schéma :
il se branche en série dans le circuit.

consigne : recopier (5min)

Utiliser un ampèremètre

• bouton sur 2000m, zone A ==
• bornes mA et COM
• brancher en série
• Si l’ampèremètre affiche un signe moins, il faut échanger les fils des bornes.
• Si l’ampèremètre affiche simplement 1. , il faut passer à un calibre supérieur.

Expériences

Comment varie l’intensité du courant dans les circuits en série ?

« l’intensité du courant est la même en tous points du circuit, elle ne change pas lorsqu’on modifie l’ordre des appareils du circuit, mais elle change lorsqu’on change les caractéristiques des appareils du circuit. »
consigne : vérifier les hypothèses ci-dessus en schématisant puis réalisant les expériences (20min)

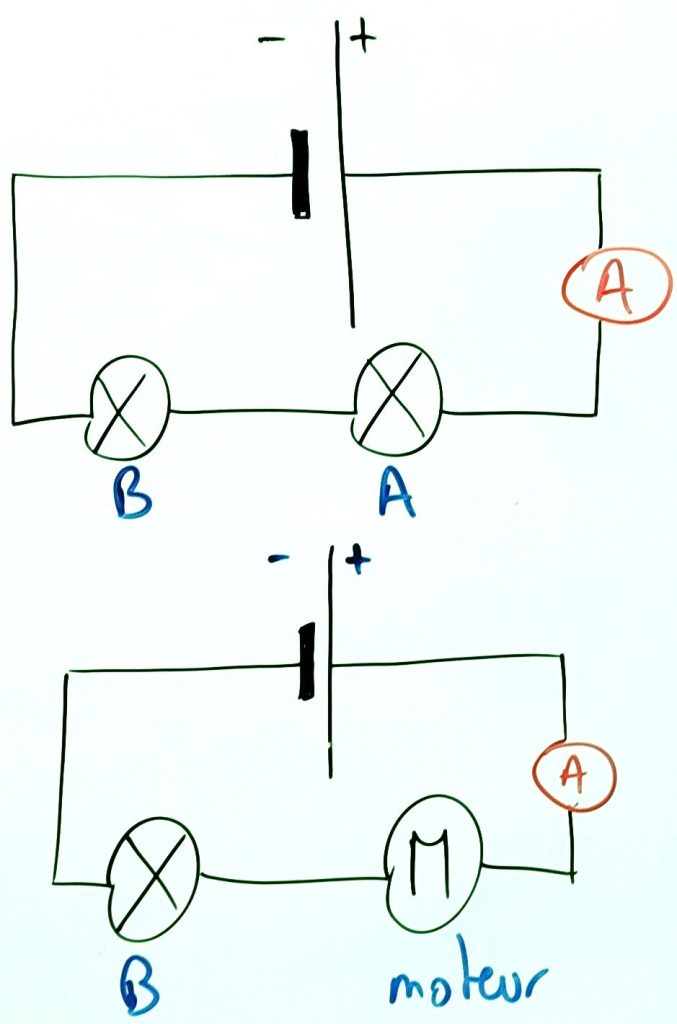

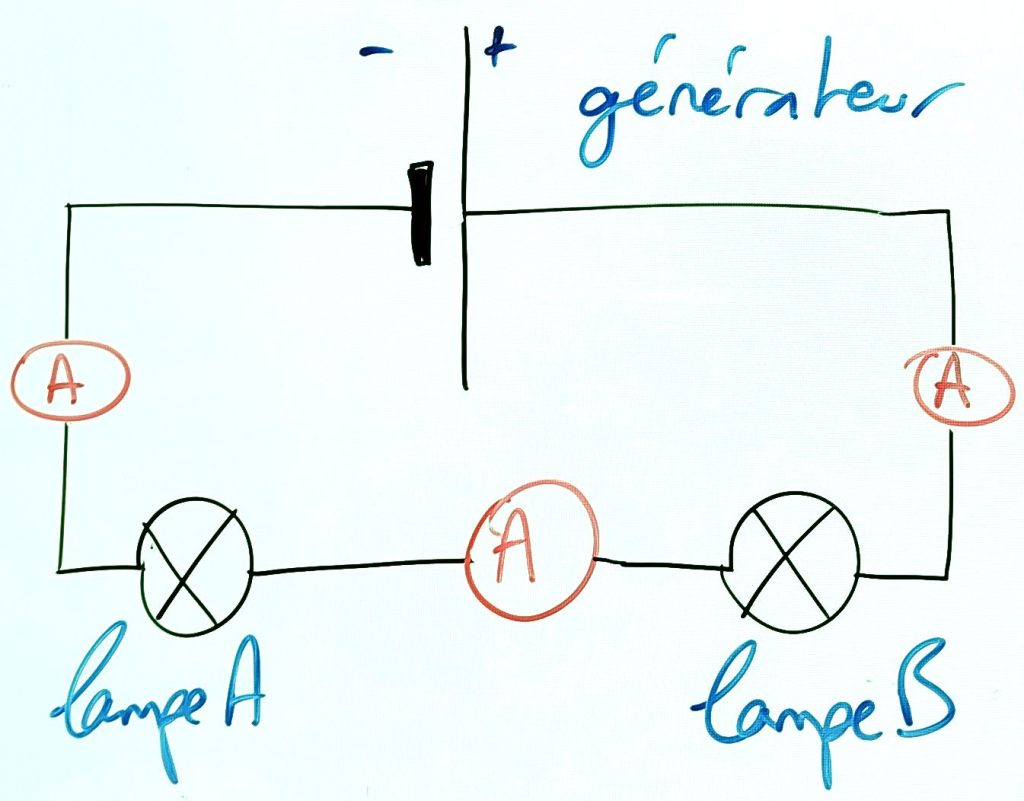

schémas

Corrigé

consigne : en une phrase, décrire les résultats obtenus (3min)

Résultats et conclusion

corrigé observations

l’intensité est la même dans tout le circuit 1 et la même que dans le circuit 2, mais différente pour le circuit 3

__________________________________________________________________________________________

corrigé conclusion

Conclusion : l’intensité du courant est la même en tous points du circuit en série, et ne change pas selon l’ordre des appareils, mais elle change si on change les appareils.

Exercices d’application

1.

Quelle est la valeur de l’intensité affichée par l’ampèremètre ?______________________________ ______________________________________________
Quelle est la valeur de l’intensité entre la lampe et le moteur ?___________________________________ ______________________________________________
Quelle est la valeur de l’intensité entre le moteur et la borne – du générateur ?____________________________________________________________________
Quelle est la valeur de l’intensité, si on permute la lampe et le moteur ?_________________________________________________________________________________________

2.

En modifiant les réglages de l’ampèremètre, on obtient les deux affichages suivants : Quelle est la mesure la plus précise ?
_______________________________________________________________________________________________________________________.

Corrigé des exercices
