4e Electricité 4 – La tension électrique dans un circuit en dérivation

Cours

consigne : recopier le cours et l’apprendre puis recopier et replacer les mots (5min)

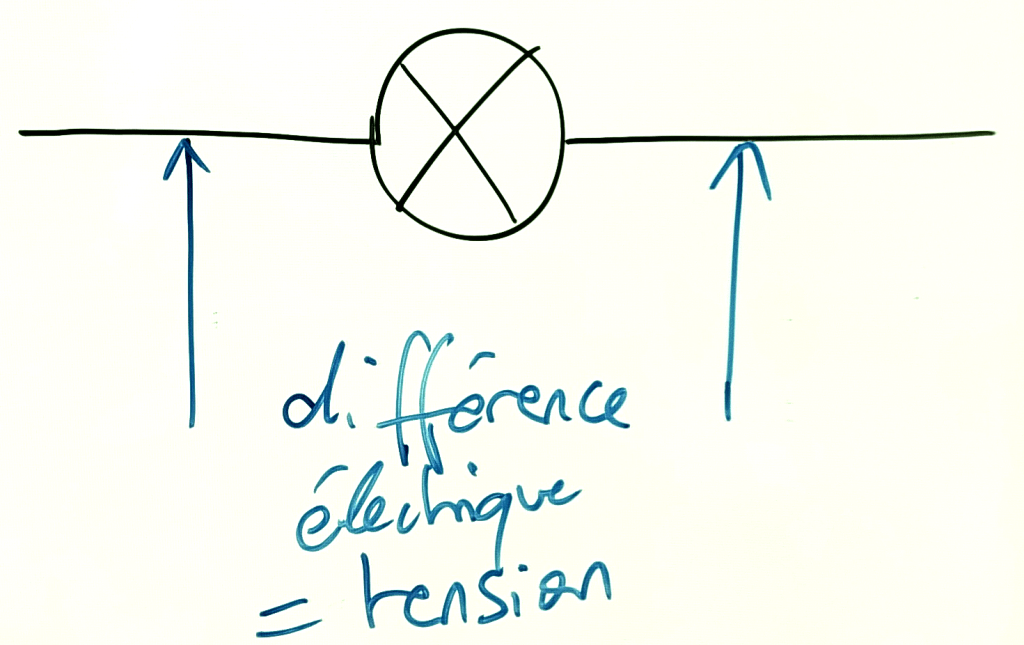

La tension électrique mesure la différence électrique entre l’entrée et la sortie d’un dipôle (appareil électrique).

L’unité de la tension électrique est __________________ de symbole _______________ .
L’appareil de mesure de la tension électrique est__________________ de schéma__________________ ,
il se branche en__________________________dans le circuit.

et mots : dérivation, V, volt, voltmètre

Corrigé

L’unité de la tension électrique est le volt de symbole V .
L’appareil de mesure de la tension électrique est le voltmètre de schéma :
il se branche en dérivation dans le circuit.

consigne : recopier (5min)

Utiliser un voltmètre

• bouton sur 20 zone V ==
• bornes V et COM
• brancher en dérivation
• Si le voltmètre affiche un signe moins, il faut échanger les fils des bornes.
• Si le voltmètre affiche simplement 1. ,il faut passer à un calibre supérieur.

Expériences

Comment varie la tension électrique dans les circuits en dérivation ?

« La tension électrique est la même dans les différentes branches du circuit, ainsi que pour le générateur seul. La tension est nulle pour un appareil éteint. »
consigne : vérifier les hypothèses ci-dessus en schématisant puis réalisant les expériences (20min)

Corrigé

consigne : en une phrase, décrire les résultats obtenus (3min)

Résultats et conclusion

______________________________________________________________________________________________

Corrigé

La tension électrique est la même dans tout le circuit 1 et aussi aux bornes du générateur. La tension est nulle pour la lampe éteinte.

–

Conclusion : la tension est la même entre des appareils branchés en dérivation.

Exercices d’application

1. Ce multimètre est mal réglé.
Quelle erreur a été commise ?

_______________________________________________
Que risque d’indiquer le multimètre (voltmètre) ?

_______________________________________________
Comment corriger l’erreur ?

_______________________________________________

2. Quel calibre faut-il utiliser pour effectuer la mesure la plus précise de la tension d’une pile de 4,5V ?______________________________________________________________________________________________

Corrigés des exercices
