4e Electricité 6 – Exercices (tester ses connaissances sur la tension électrique)

Exercices d’application

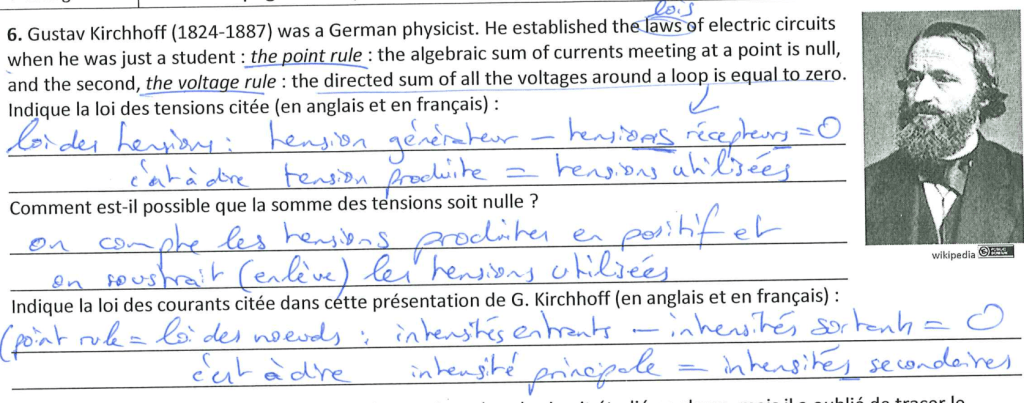

6. Gustav Kirchhoff (1824-1887) was a German physicist. He established the laws of electric circuits when he was just a student : the point rule : the algebraic sum of currents meeting at a point is null, and the second, the voltage rule : the directed sum of all the voltages around a loop is equal to zero.
Indique la loi des tensions citée (en anglais et en français) :
______________________________________
______________________________________

Comment est-il possible que la somme des tensions soit nulle ?
______________________________________
______________________________________

Indique la loi des courants citée dans cette présentation de G. Kirchhoff (en anglais et en français) :
______________________________________
______________________________________

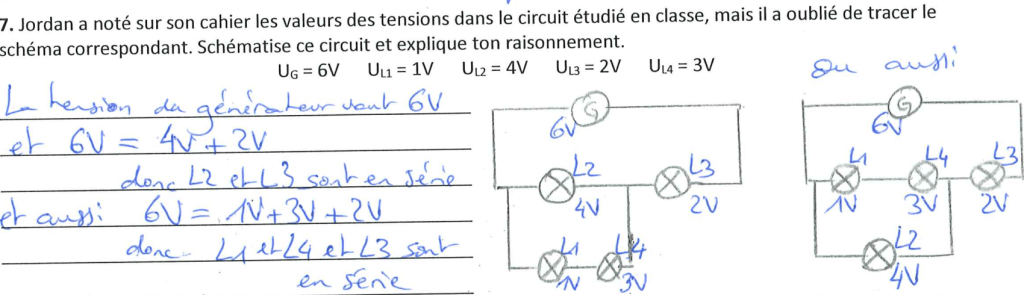

7. Jordan a noté sur son cahier les valeurs des tensions dans le circuit étudié en classe, mais il a oublié de tracer le schéma correspondant. Schématise ce circuit et explique ton raisonnement.
U_G = 6V      U_L1 = 1V      U_L2 = 4V      U_L3 = 2V      U_L4 = 3V

______________________________________
______________________________________
______________________________________
______________________________________
______________________________________

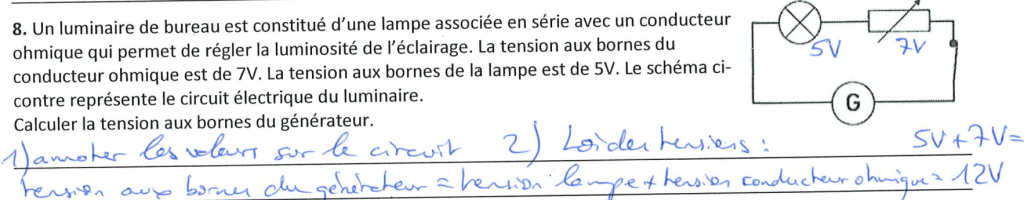

8. Un luminaire de bureau est constitué d’une lampe associée en série avec un conducteur ohmique qui permet de régler la luminosité de l’éclairage. La tension aux bornes du conducteur ohmique est de 7V. La tension aux bornes de la lampe est de 5V. Le schéma ci-contre représente le circuit électrique du luminaire.

Calculer la tension aux bornes du générateur.
______________________________________
______________________________________
______________________________________

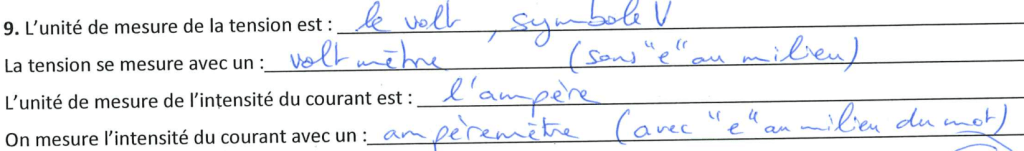

9. L’unité de mesure de la tension est :______________________________________
La tension se mesure avec un :______________________________________
L’unité de mesure de l’intensité du courant est : ______________________________________
On mesure l’intensité du courant avec un :______________________________________

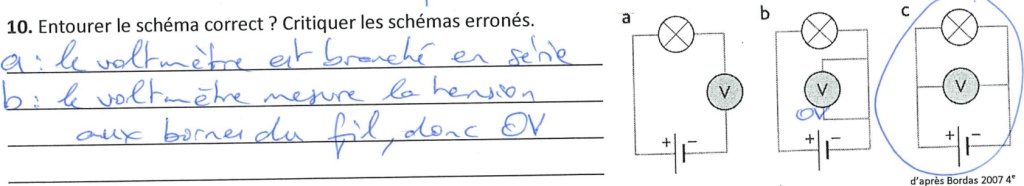

10. Entourer le schéma correct ? Critiquer les schémas erronés.

______________________________________
______________________________________
______________________________________

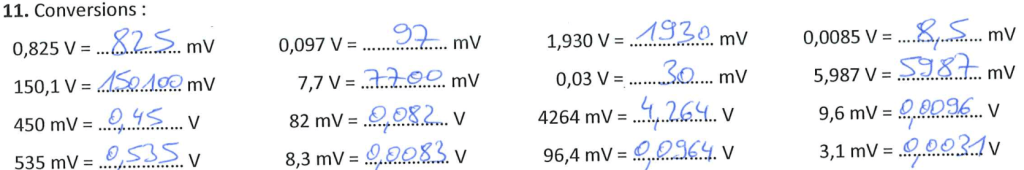

11. Conversions :

  0,825 V = ……………… mV               0,097 V = ……………… mV

1,930 V = ……………… mV             0,0085 V = ……………… mV

  150,1 V = ……………… mV                   7,7 V = ……………… mV

0,03 V = ……………… mV               5,987 V = ……………… mV

  450 mV = ……………… V                    82 mV = ……………… V

4264 mV = ……………… V                   9,6 mV = ……………… V

  535 mV = ……………… V                   8,3 mV = ……………… V

96,4 mV = ……………… V                   3,1 mV = ……………… V

Corrigés des exercices
